Dalam cara ini tips membongkar sebuah screen Layar LCD leptop dalam rangka untk melepas dan mengganti llampu latar ( CCFL ).Mengganti llampu backlight bukanlah kiprah yang gampang bahkan untk teknisi berpengalaman.
jikalau anda melsayakan sesuatu yang salah, setips permanen akan merusak screen Layar LCD dan anda harus membeli Layar LCD yang baru. Maka dari itu anda harus extra hati-hati dalam menjalani tutorial ini.
Beberapa rekomendasi sebelum anda memulai pekerjaan ini.
1. Bekerjalah di sebuah ruangan yang bersih, niscaya anda tidak ingin bubuk bersarang dalam screen Layar LCD Anda.
2. Membuat catatan atau mendokumentasikan dengan kamera digital atau pun kamera hp, sehingga anda tahu tips merakit screen Layar LCD anda kembali.
3. Sebelum anda melepas sesuatu, lihatlah lebih akrab pada bab itu dan menghafal gimana tips memasangnya kembali.
4. Bila anda merakit screen Layar LCD besihkan kotoran bubuk dengan kuwas halus atau mesin kompresor udara dan jangan gunakan kain.
Lampuu latar ( CCFL ) terletak di dalam screen Layar LCD, jadi terpisah dengan Layar LCD.
Pada article ini aku tidak akan menjelaskan tips membongkar screen Layar LCD dari leptop, pada article ini screen Layar LCD sudah terlepas dari leptop.
Langkah 1.
Lepaskan solasi lengket dan kertas timah dari belakang screen dan lem di suatu daerah sehingga anda sanggup menggunakannya kembali nanti, ketika Anda merakit screen.
Lihat Gambar:
Langkah 2.
Lepaskan solasi lengket yang membungkus kable llampu latar.
Lihat Gambar:
Langkah 3.
Pada gambar screen dibawah ini papan pcb sirkuit hijau direkatkan pada bingkai plastik dengan double tape pada sisinya. Hati-hati melepas bingkai plastik yang melekat pada papan sirkuit, jangan melenturkan atau menekuk papan sirkuit.
Lihat Gambar:
Langkah 4.
Papan sirkuit yang telah dilepaskan dari double tape.
Lihat Gambar:
Langkah 5.
Posisikan screen Layar LCD bangun atau tidurkan akrab sisi meja kemudian lepaskan bingkai logam penahan Layar LCD dari fmemory rame plastik.
ada banyak pengait kunci pada semua sisi fmemory rame, anda sanggup membukanya dengan obeng kecil atau dengan ujitpen.
Lihat Gambar:
Langkah 6.
Lanjutkan memisahkan bingkai logam dari dasar bingkai plastik.
Lihat Gambar:
Langkah 7.

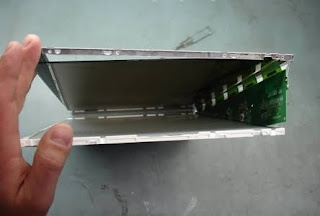

Pada gambar berikut anda sanggup melihat bingkai Layar LCD, papan sirkuit dan dasar screen telah dipisahkan.
Hati-hati, jangan menyentuh komponen internal/dalam dengan jari-jari anda dan pegang semua komponen internal dari samping.
Lihat Gambar:
Langkah 8
letakan bingkai logam, Layar LCD dan papan sirkuit disamping dinding.
anda akan membutuhkannya kembali ketika anda akan merakit semuanya kembali bersama-sama.
Lihat Gambar:
Langkah 9.
Akan ada bbrapa lapisan transparan didalamnya, berhati-hatilah melepasnya dari dasar screen.
jangan pisahkan lapisan, letakan setips bersamaan disamping dinding.
Lihat Gambar:
Langkah 10.
Simpan semua setips teratur semoga tidak repot pada ketika merakitnya kembali.
Lihat Gambar:
Langkah 11.
lepaskan logam epilog dari llampu latar ( CCFL ).
Lihat Gambar:
Langkah 12.
Cover logam epilog backlight telah dilepaskan.
Lihat Gambar:
Langkah 13.

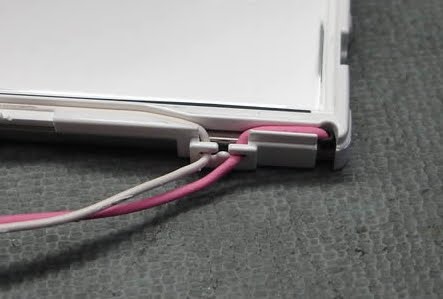

Lampuu latar ( CCFL ) kablenya yang diarahkan melalui kait plastik kecil.
Lihat Gambar:
Langkah 14.
Lepaskan kable llampu backlight dari jalurnya.
Lihat Gambar:
Langkah 15.
Mungkin ini bab tersulit dalam proses pembongkaran adalah melepas llampu backlight dan reflektor.
Lampuu backlight ini berada di dalam reflektor sehingga anda harus melepas keduanya dan kemudian memisahkannya.
Sebelum anda melepas llampu backlight dan reflektor , perhatikan dengan cermat gimana hal itu dirakit dan dipasang ke dasar screen.
Lihat Gambar:
Langkah 16.
Reflektor ini terpasang pada dasar screen dengan sebuah double tape.
Lihat Gambar:
Langkah 17.
Setelah reflektor dilepas dari dasar screen, Anda sanggup mulai melepas llampu backlight.
Seperti yang anda lihat pada gambar, tandailah sisi kiri reflektor dengan titik merah.
jadi sewaktu anda memasangnya kembali, anda tidak bingung.
Lihat Gambar:
Langkah 18.

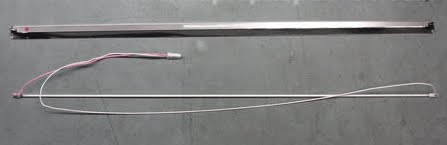

Lampuu latar ( CCFL ) telah dilepas dari reflektor.
Lihat Gambar:
Langkah 19.
Untuk mengakses llampu backlight anda harus melepas topi karet dari kedua sisi llampu.
pergunakan sarung tangan karet untk menyentuh llampu backlight.
Lihat Gambar:
Langkah 20.
Kable pada kedua sisi llampu backlight disolder ke llampu latar.
lepaskan plastik isolator hitam pada kedua sisi llampu dan pergunakan solder untk melepas kedua kable tersebut.
Lihat Gambar:
Langkah 21.
Anda sanggup menguji llampu latar gres ( CCFL ) sebelum anda menginstalnya kembali ke screen.
adalah dengan tips menghubungkan llampu backlight ke papan inverter dan menyalakan leptop.
pada bbrapa leptop llampu backlight tidak akan menyala hingga kable video terhubung ke screen Layar LCD.
