Belum genap setengah tahun mempunyai netbook, mousse optiknya sudah rusak. Gejala yang terjadi, llampu indikasi merah mousse terlihat masih menyala, namun mousse cursornya diam, pointer tidak bergerak mengikuti gerakan mousse. Mentang-mentang mousse optik gratisan, bonus pembelian dari netbook, mungkin dengan kualitas dibawah rata-rata.
Saya coba melsayakan trouble shooting, dan aku temukan bahwa kable pada ujung soket USB yang bermsumberah.
Dalam kable mousse terdiri dari empat buah kable berukuran kecil, adalah dua buah kable power supply 5 VDC (plus dan minus) dan dua buah kable data. Karena sering bergerak, salah satu kable data ada yang putus. Untuk memperbaiki hal tersebut, siapkan alat:
- AVO meter atau Multi ujiter
- Pisau cutter
- Solder dan timah
- Isolasi
- Potong kable minimal 10 cm dari ujung soket USB
- Gunakan AVO meter atau Multi ujiter untk menandai warna dan posisi kable (identifikasi), menyerupai gambar berikut
- Buka cover soket USB dengan memotong vertikal, gunakan pisau cutter, dan usahakan ditengah semoga alhasil terlihat rapih
- Lepas solderan kable 10 cm yang tadi dipotong pada terminal soket USB
- Solder kable mousse pada terminal soket USB. Perhatikan warna dan posisi kable, harus sempurna jangan hingga terbalik

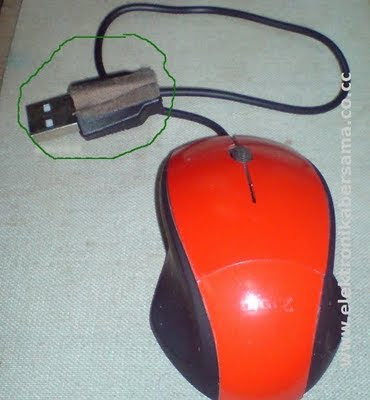

- Isolasi cover semoga tertutup. Contoh alhasil menyerupai gambar dibawah ini
